電纜敷設的走向仍然是考慮攪擾問題，也是一個輔佐的有用辦法。操控系統在傳輸弱電信號作業時，何論是遭到外部攪擾或內部攪擾，均可能使傳輸信號畸變，特別關于模擬信號來說，畸變更為嚴重，而關于數字信號則影響小一些。不論歸于哪一種型式，操控系統的防衛辦法應做得盡量完善。因而變頻器接線標準中，關于電線電纜的敷設走線方向作了一些規則如下：

1.信號線與動力線有必要分隔走線；

2.運用模擬量信號進行長途操控變頻器時，為了削減模擬量受來自變頻器和其它設備的攪擾，應將操控變頻器的信號線與強電回路(主回路及順控回路)分隔走線，二者間隔應相隔30cm以上；

3.即便在操控柜內，相同要堅持上述的接線標準，信號與變頻器之間的操控回道路最長不得超越50cm。

4.信號線與動力線有必要別離放置在不同的金屬管道或許金屬軟管內。銜接plc和變頻器的信號線假如不放置在金屬管道內，極易遭到變頻器和外部設備的攪擾；一起因?yàn)樽冾l器無內置的電抗器，所以變頻器的輸入和輸出的動力線對外部會發生極強的攪擾，因而放置信號線的金屬管或金屬軟管一向要延伸到變頻器的操控端子處，以確保信號線與動力線的完全分隔。電線電纜穿金屬管在施工的作業量比較大，關于微型工程簡單做到，但對較長的線路就麻煩了。現代大型工程都從電纜規劃方面處理。

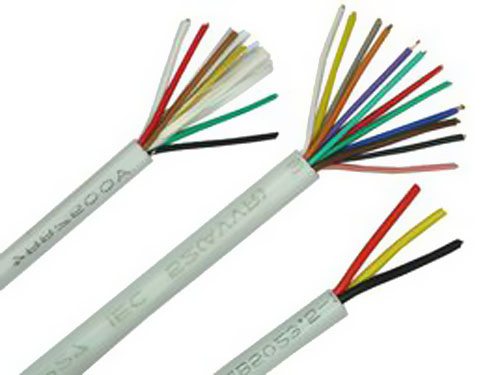

以上僅僅準則規則，詳細電線電纜的挑選，需求依據傳輸信號的性質而定。
